entraineurs-frontaux-standards
.

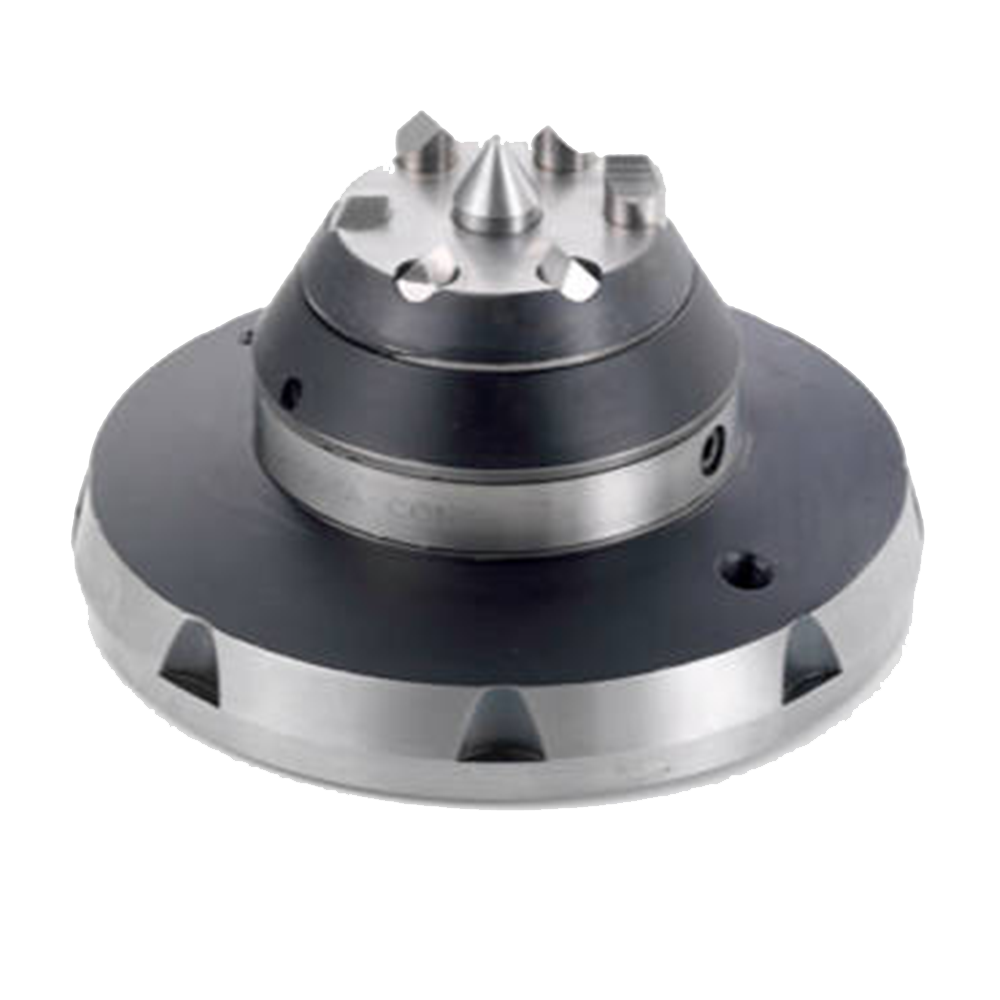

Série COMBI
ENTRAÎNEURS FRONTAUX HYDRAULIQUES MODULAIRES MONTAGE PLATEAU
Précision : concentricité (mineurs égaux) 12 micro
Démontage rapide des doigts d’entrainement et de la pointe centrale.
- Diversité importante de formes de doigts permettant de s’adapter à toutes vos pièces.
- Répartissant convenablement la pression des doigts d’entrainement, qui est liée étroitement au décalage du centre de la pièce
- Entrainement de Ø 12 à Ø 138 mm
- Usinage Ø 12 à Ø 414 mm / Expansibilité : 0,5 – 1,5 mm
- Compensation de pression sur doigts réalisée hydrauliquement (huile) permettant défaut d’inclinaison de 7° pour face d’entraînement
- Sauf pour COMBI 18 bague hydro-plastique autorisant faux équerrage de 5°

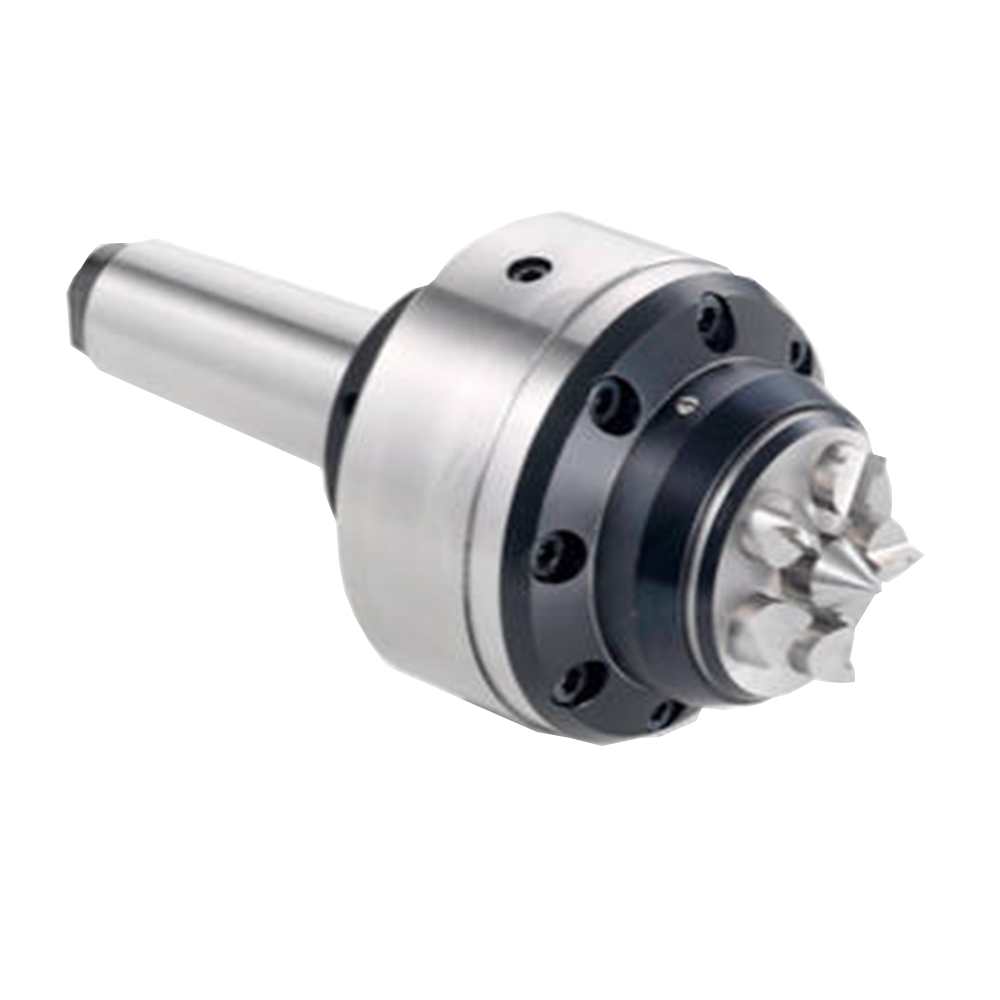

Série HD
MANDRINS SPECIAUX A MEMBRANE HYDRAULQIUE
Précision : concentricité (mineurs égaux) 12 micro
Démontage rapide des doigts d’entrainement et de la pointe centrale.
- Diversité importante de formes de doigts permettant de s’adapter à toutes vos pièces.
- Répartissant convenablement la pression des doigts d’entrainement, qui est liée étroitement au décalage du centre de la pièce il est même possible d’entrainer des pièces brutes ou des pièces ayant des transversales inclinées.
- Diamètre d’entrainement : 7 – 53 mm
- Diamètre d’usinage : 7 – 159 mm / Poids maximum de la pièce : 105 Kg
- Nombre de doigts d’entrainement : 4 – 6
- Serrage : par poussée de l’arbre par la contre pointe. Compensation de pression sur doigts réalisée par bague hydro-plastique
Série N
ENTRAÎNEURS FRONTAUX HYDRAULIQUES MONTAGE CÔNE MORSE OU PLATEAU
Précision : concentricité (mineurs égaux) 12 micro
Démontage rapide des doigts d’entrainement et de la pointe centrale.
- Diversité importante de formes de doigts permettant de s’adapter à toutes vos pièces.
- Répartissant convenablement la pression des doigts d’entrainement, qui est liée étroitement au décalage du centre de la pièce il est même possible d’entrainer des pièces brutes ou des pièces ayant des transversales inclinées.
- Diamètre d’entrainement : 24 – 146 mm
- Diamètre d’usinage : 24 – 438 mm / Poids maximum de la pièce : 560 Kg
- Nombre de doigts d’entrainement : 5 – 6 / Fonctionnement : par poussée de l’arbre par la contre pointe
- Répartition homogène de pression sur les doigts d’entrainement réalisé au moyen d’un mécanisme hydraulique
