CCS

PRODUCT FEATURES

• Altissima ripetibilità e precisione di ricambio
• Connessione automatica del mandrino con una sola attuazione
• Grande passaggio barra
• Controllo visivo del bloccaggio flangia e connessione mandrino
• Protetto dalla contaminazione esterna
• Sistema a molle ad „espulsione“ della flangia all'apertura del CCS

STANDARD EQUIPMENT

• Sistema di cambio rapido CCS
• Connettore mandrino semilavorato
• Chiave di ricambio
• Adattatore tirante a baionetta semilavorato

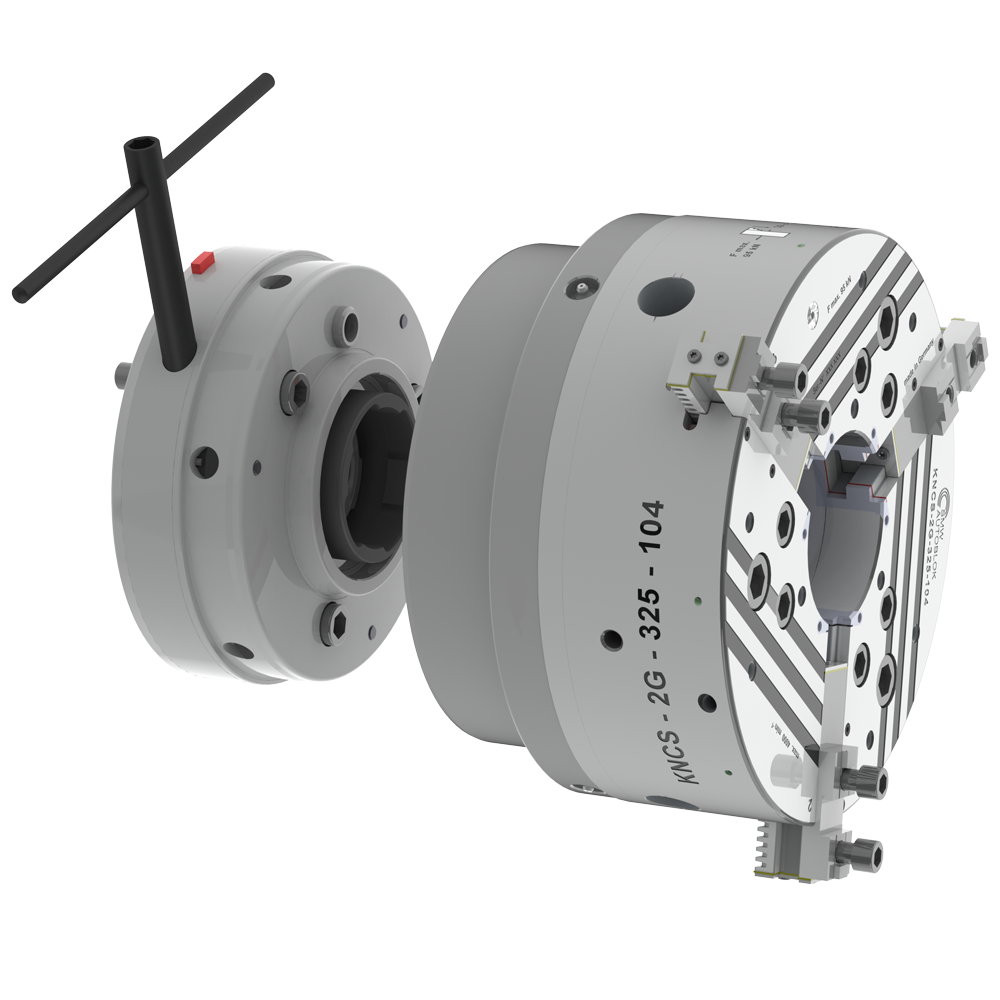

SMW‑AUTOBLOK, produttore leader di sistemi di serraggio, ha sviluppato il nuovo e innovativo mandrino CCS con sistema a ricambio. Il mandrino CCS con sistema a ricambio può essere installato su macchine nuove o può essere adattato a qualsiasi tornio CNC esistente. Le parti di adattamento standardizzate consentono l'utilizzo di diversi tipi di dispositivi di serraggio (ad esempio mandrini a due griffe, mandrini a tre griffe, pinze di serraggio, mandrini e dispositivi manuali), utilizzando lo stesso sistema di ricambio del mandrino. Con un semplice giro della chiave, qualsiasi dispositivo di bloccaggio è collegato al mandrino della macchina e al tubo di trafilatura del cilindro di azionamento. Questo garantisce semplicità, rapidità e sicurezza nelle operazioni di lavorazione. Invece di sprecare mezz'ora per cambiare un mandrino, i tempi di intervento si riducono a una questione di minuti. Il sistema di ricambio del mandrino risulta rettificato e preciso e le parti adattatrici offrono la massima precisione nella sostituzione di qualsiasi dispositivo. Un ampio passaggio barra e un controllo visivo di sicurezza dello stato di serraggio completano la versatilità del mandrino a sistema di ricambio SMW‑AUTOBLOK. Il mandrino a sistema di ricambio è ora disponibile per le serie ASA A6, A8, A11 e per mandrini cilindrici con diametro Z170, Z220, Z300.
