Mandrins Expansibles Standards
TEP
MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces: 8 – 235 mm
- Expansibilité : 1,5 – 5 mm / Fixation : Entre-pointes
- Fonctionnement : Manuel
- Monter la pièce sur le milieu de la douille, déplacer l’ensemble pièce et douille jusqu’à un léger coincement.
- Frapper l’arbre conique côté gros Ø pour un coincement plus important
- Frapper l’arbre sur le petit Ø en tenant l’ensemble pièce/douille dans la main
TEPN
MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces: 5,5 mm – 79,7 mm
- Expansibilité : 0,5 – 1 mm / Fixation : Entre-pointes or sur mandrin
- Fonctionnement : Manuel
- En vissant la bague moletée solidaire de la douille, le déplacement de la douille sur l’arbre conique provoque son expansibilité afin de serrer la pièce sur la butée.
TMEP
MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces: 8 – 235 mm
- Expansibilité : 1,5 – 5 mm / Fixation : Entre-pointes
- Fonctionnement : Manuel
- Monter la pièce sur le milieu de la douille, déplacer l’ensemble pièce et douille jusqu’à un léger coincement.
- Frapper l’arbre conique côté gros Ø pour un coincement plus important
- Frapper l’arbre sur le petit Ø en tenant l’ensemble pièce/douille dans la main
TMCMN
MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces : 5,5 – 79,7 mm
- Expansibilité : 0,5 – 1 mm / Fixation : Cône morse
- Fonctionnement : Manuel
- Butée incorporée au mandrin qui positionne la pièce axialement
TMCM
MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces: 14,7 – 82,7 mm
- Expansibilité : 1 -2 mm / Fixation : Cône morse
- Fonctionnement : Manuel
- En vissant la vis d’entrainement à l’aide d’une clé
TMCMT
MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces: 14,7 – 82,7 mm
- Expansibilité : 1 -2 mm / Fixation : Cône morse
- Fonctionnement: automatique
- La tirette assure un serrage et un desserrage automatique permettant un gain de temps.
TMTPN
MANDRIN EXPANSIBLE SERRAGE RESSORT MONTAGE SUR PLATEAU
Précision : concentricité (mineurs égaux) 10 micro
Démontage rapide de la douille lors du changement de campagne
- Plage de diamètres de pièces : 5,5 – 79,7 mm
- Expansibilité : 0,5 – 1 mm / Fixation : nez de broche
- Fonctionnement: automatique
- TMTN-1 au TMTPN-4 : serrage par rondelles ressorts et desserrage par cylindre
- TMTPN-5 : serrage et desserrage par cylindre

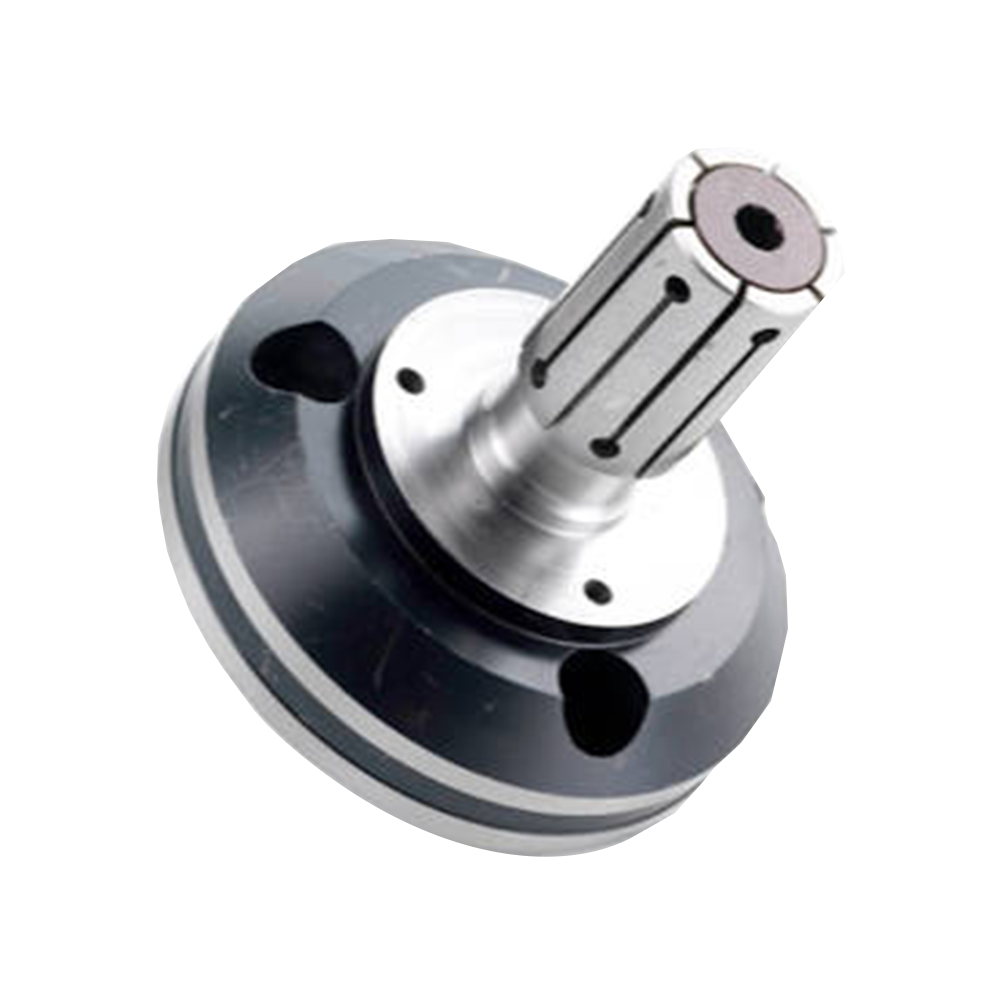

TMTP
MANDRIN EXPANSIBLE EFFET DE PLAQUAGE MONTAGE SUR PLATEAU
Recommandé pour couple de serrage élevé lorsque les efforts de coupe sont importants.
Démontage rapide de la douille lors du changement de campagne
- Précision : concentricité (mineurs égaux) 10micro
- Plage de diamètres de pièces:14,7 –131,7 mm / Expansibilité : 1 – 2 mm / Fixation : nez de broche
- Fonctionnement: automatique ou manuel:
- a) Serrage automatique par cylindre
- b) Serrage manuel à l’aide de la vis d’entrainement situé à l’avant du mandrin
- Effet de plaquage

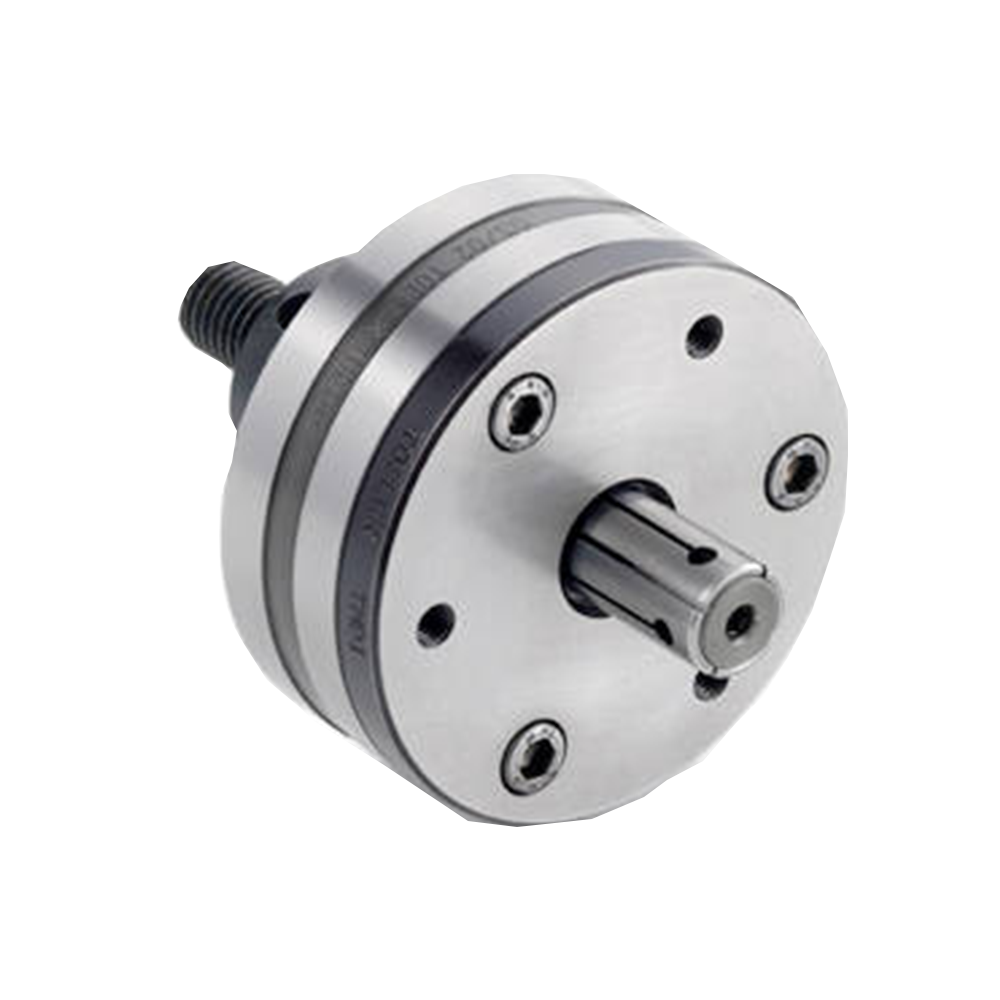

TMDI
MANDRIN EXPANSIBLE SANS RECUL MONTAGE SUR PLATEAU
Possibilité de serrer des pièces courtes et de réaliser le dressage de la face opposée à la butée
Démontage rapide de la douille lors du changement de campagne
- Précision : concentricité (mineurs égaux) 10micro
- Plage de diamètres de pièces : 16 mm – 131 mm
- Expansibilité : 0,5 – 1,5 mm
- Fixation : nez de broche
- Fonctionnement: automatique ou manuel:
- Expansibilité : 0,5 – 1,5 mm

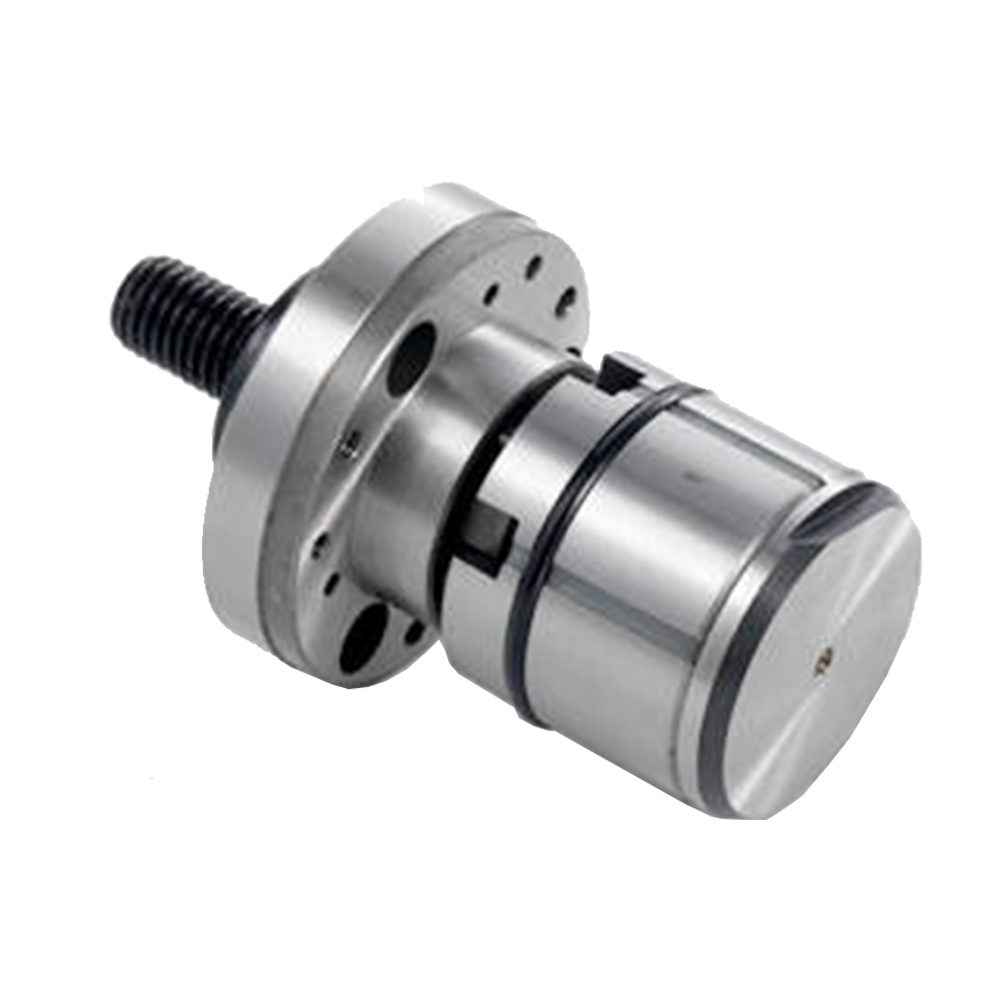

TMASIT
MANDRIN EXPANSIBLE A SEGMENTS VULCANISÉS MONTAGE SUR PLATEAU
L’exploitation maximale du TMASIT permet de réduire des investissements en matière d’équipement
Démontage rapide de la douille lors du changement de campagne
- Précision : concentricité (mineurs égaux) 10 micro
- Plage de diamètres de pièces : 18 mm – 131 mm
- Expansibilité : 0,8 – 1 mm / Fixation : nez de broche
- Fonctionnement: automatique
- Expansibilité : 0,5 – 1,5 mm
- Effet de plaquage
TMASIT
MANDRIN EXPANSIBLE A SEGMENTS VULCANISÉS MONTAGE SUR PLATEAU
L’exploitation maximale du TMASIT permet de réduire des investissements en matière d’équipement
Démontage rapide de la douille lors du changement de campagne
- Précision : concentricité (mineurs égaux) 10 micro
- Plage de diamètres de pièces : 18 mm – 131 mm
- Expansibilité : 0,8 – 1 mm / Fixation : nez de broche
- Fonctionnement: automatique
- Expansibilité : 0,5 – 1,5 mm
- Effet de plaquage
