Nullpunkt-Spannsysteme

APS 100-E BASIC

Nullpunkt-Spannmodule

Turbo-Funktion zur Erhöhung der Einzugskraft

2 Spannschieber

• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

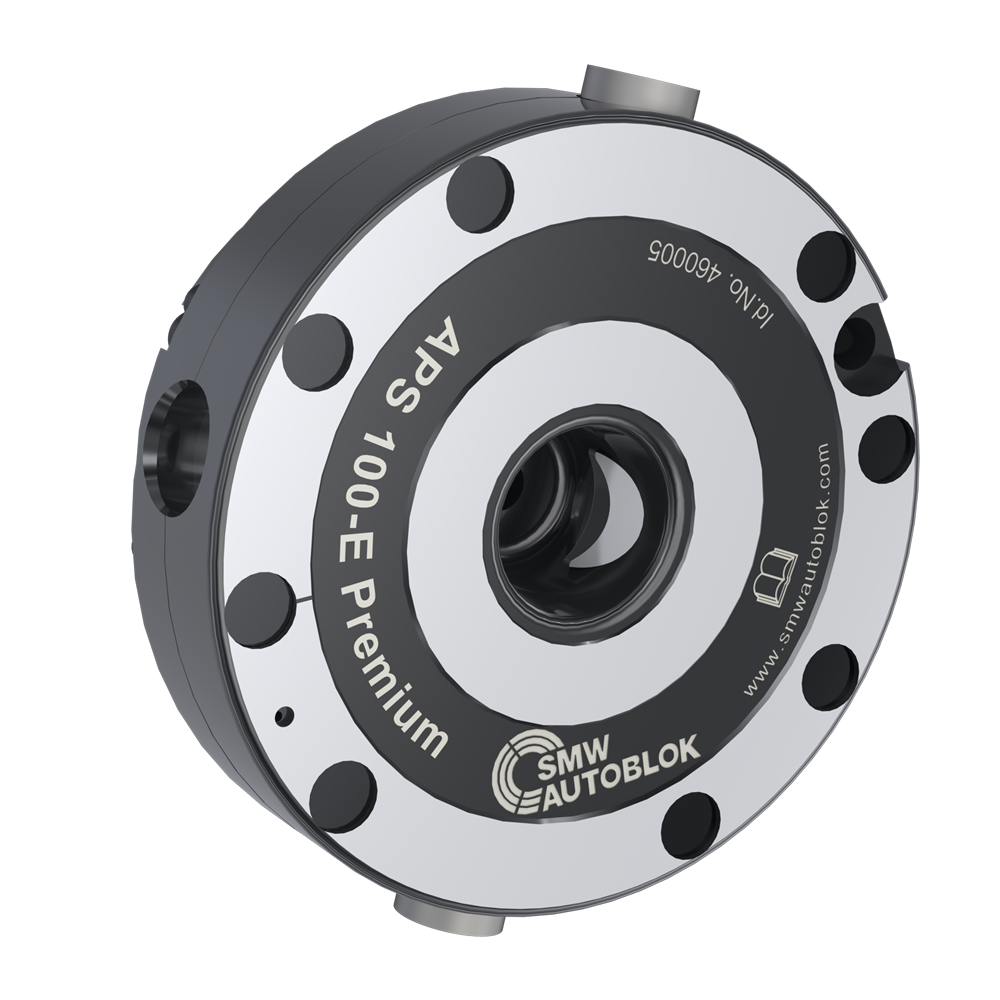

APS 100-E PREMIUM

Nullpunkt-Spannmodule

Orientierungsnut, Luftanlagekontrolle und Sperrluft

2 Spannschieber und Turbo-Funktion

• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 140-E BASIC

Nullpunkt-Spannmodule

Turbo-Funktion zur Erhöhung der Einzugskraft

2 Spannschieber

• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 140-E PREMIUM LIGHT

Nullpunkt-Spannmodule

Turbo-Funktion zur Erhöhung der Einzugskraft

Sperrluft

• 3 Spannschieber
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 140-E PREMIUM LIGHT SC

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Sperrluft und Turbo-Funktion

• 3 Spannschieber
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 140-E PREMIUM SC

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Sperrluft und Turbo-Funktion

• Orientierungsnut
• gewährleisten optimalen Späneabfl uss, 3 Spannschieber
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 140-I PREMIUM LIGHT

Nullpunkt-Spannmodule

Sperrluft

3 Spannschieber

• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 160-E PREMIUM LIGHT SC

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Luftanlagekontrolle und Sperrluft

• 3 Spannschieber
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 190-E PREMIUM SC

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Luftanlagekontrolle

• Orientierungsnut
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 190-E PREMIUM SC-6S

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Luftanlagekontrolle

• Orientierungsnut
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS 250-E PREMIUM SC

Nullpunkt-Spannmodule

Pneumatische Spannschieber- Abfrage

Luftanlagekontrolle

• Orientierungsnut
• Höchste Genauigkeit
• Maximale Einzugskräfte durch Turbo-Funktion
• Automatisierbar
• Niedrige Aufbauhöhe durch kompakte Bauweise
• Module komplett abgedichtet (proofline)

APS Spannbolzen

Spannbolzen

Große Radien für einfache und sichere Beladung

• Verschleißfest

Spanneinheit 2er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 2 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen

Spanneinheit 4er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 4 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen
• vertikal

Spanneinheit 4er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 4 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen
• horizontal

Spanneinheit 4er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 4 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen
• 5-Achs

Spanneinheit 5er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 5 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen

Spanneinheit 6er APS 140

Spanneinheiten

Fertig montierte Kombieinheit mit 6 Stück APS 140

• Universell einsetzbar
• Schneller und einfacher Aufbau
• Sofort einsatzbereit
• Schnellschlusskupplungen

Medienzuführung

Medienadapter für 3-Achs-Bearbeitungszentren

Für Platte mit 2 APS 140-E

• Für Platte mit 4 APS 140-E

Sonderspanneinheiten

Spanneinheiten

Automatisierbar

• Kundenspezifische Ausführungen
• Für Vertikaldrehmaschinen
• mit APS 190 Premium + APS 140 Premium Light

APS 140 - Spanneinheit

Spanneinheit

mit APS 140 E Premium SC

Fertig montierte Einzelmoduleinheiten

• Universell einsetzbar
• Schneller und einfacher Aufbau
• 3 Spannschieber
• Sperrluft

APS 100 E Premium Moduleinheit

Spanneinheit

Speziell für Drehtische und kleine 5-Achs-Maschinen

Fertig montierte Einzelmoduleinheiten

• Universell einsetzbar
• Schneller und einfacher Aufbau
• 2 Spannschieber
• Verdrehsicherung
• Sperrluft

APS 140 E Premium SC Moduleinheit

Spanneinheit

Speziell für Drehtische und kleine 5-Achs-Maschinen

Fertig montierte Einzelmoduleinheiten

• Universell einsetzbar
• Schneller und einfacher Aufbau
• 3 Spannschieber
• Verdrehsicherung
• Sperrluft

APS 140 - Moduleinheit

Spanneinheit

für Rundschalttische

Fertig montierte Einzelmoduleinheiten

• Moduleinheit zur Befestigung
• 3 Spannschieber
• Verdrehsicherung
• Sperrluft
• Sperrluft

APS 140 - Spanneinheit

Spanneinheit

Fertig montierte Einzelmoduleinheiten

• Unterschiedliche Höhen
• Universell einsetzbar
• Schneller und einfacher Aufbau
• 3 Spannschieber
• Sperrluft

APS 190 - Spanneinheit

Spanneinheit

Fertig montierte Einzelmoduleinheiten

• Universell einsetzbar
• Schneller und einfacher Aufbau
• 3 Spannschieber
• Verdrehsicherung
• Sperrluft

Spanneinheit SPECIAL

Spanneinheit

Automatisierbar

• Moduleinheit mit APS vorbereitet für 5-Achs-Maschinen bis zu 6 Zuführungen

APS 100 COMBI Unit

Kombieinheiten

Fertig montierte Kombieinheiten

• Fertig montierte Kombieinheit mit 2 Stück APS 100
• Universell einsetzbar

APS 140 COMBI Unit

Kombieinheiten

Fertig montierte Kombieinheiten

• Fertig montierte Kombieinheit mit 2 Stück APS 140
• Universell einsetzbar

Spannpalette

Spannpalette APS 100 - APS 140

Fertig montiert Spannpalette

• Optional mit Adaption für Moduleinheiten
• Kundenspezifische Spannpaletten für jede Maschine und jede Anwendung
• Standard

Spannpalette

Spannpalette APS 100 - APS 140

Fertig montiert Spannpalette

• Optional mit Adaption für Moduleinheiten
• Kundenspezifische Spannpaletten für jede Maschine und jede Anwendung
• 2er

Spannpalette

Spannpalette APS 100 - APS 140

Fertig montiert Spannpalette

• Optional mit Adaption für Moduleinheiten
• Kundenspezifische Spannpaletten für jede Maschine und jede Anwendung
• 4er

Spannpalette

Spannpalette APS 100 - APS 140

Fertig montiert Spannpalette

• Optional mit Adaption für Moduleinheiten
• Kundenspezifische Spannpaletten für jede Maschine und jede Anwendung
• Q400

APS Adapter

Adapter für Kombieinheiten

Distanzstücke zur Adaption mehrerer oder unterschiedlicher Kombieinheiten

• Universell einsetzbar
• Höhe 20 mm
• Adapter ohne Spannbolzen

APS Zubehör

Zubehör APS 100 - APS 140

Schutzabdeckung

• Positionierstifte und Passfeder zur Verdrehsicherung
• Mehrfach-Nutenstein zur Ausrichtung von Spanneinheiten

APS Einstelltisch

APS Einstelltisch 800

APS Einstelltisch 1200

Kundenspezifi scher Einstelltisch

• Genauigkeit bis auf 0.010
• Drehgeschwindigkeit variabel zwischen 0 und 3 1/min.
• Handbediente Rüttelfunktion mit 3 Geschwindigkeitsstufen
• Reduzierte Einrichtzeit für das Laden von Komponenten in die Spannvorrichtung und Spannvorrichtung in die Maschine
• Sicherheitszugleine

WPS PPD

Werkstück-Direktspanner

Ideal für OP 10: Vorbereitung des Werkstücks zur Direktspannung mit WPS

• Extrem stabil, hohe Spannkräfte und kompaktes Design
• Spannhöhe des Werkstücks flexibel einstellbar
• Einfache Installation
• Schnittstelle für Rasterplatten (Rastermaß 40/50/80 mm) und Schnittstellenfür Nullpunktspannsystem APS / WPS / ZeroAct
• Manuelle Betätigung

WPS PPD F/FP

Werkstück-Direktspanner

Ideal für OP 10: Vorbereitung des Werkstücks zur Direktspannung mit WPS

• Extrem stabil, hohe Spannkräfte und kompaktes Design
• Spannhöhe des Werkstücks flexibel einstellbar
• Einfache Installation
• Schnittstelle für Rasterplatten (Rastermaß 40/50/80 mm) und Schnittstellenfür Nullpunktspannsystem APS / WPS / ZeroAct
• Manuelle Betätigung
• F= Fixanschlag mit UGE Spanneinsatz; FP=Fixanschlag mit pendelndem Grippeinsatz

WPS PPD Zubehör

Zubehör WPS PPD

Adapationsring

• Auflagebolzen / Pendeleinsätze / Spannbolzen
• Spannschienen

WPS Mini Flanschmodul

Manuelles Mini Nullpunkt-Spannsystem

Mini Version - Durchmesser 40 /80 mm

Manuelle Schnellbetätigung (270° Drehung)

• Höchste Wiederholgenauigkeit
• Maximale Einzugs- und Haltekräfte
• Module komplett abgedichtet – Proofline

WPS Mini

Manuelles Mini Nullpunkt-Spannsystem

Mini Version - Durchmesser 40 mm

Manuelle Schnellbetätigung (270° Drehung)

• Höchste Wiederholgenauigkeit
• Maximale Einzugs- und Haltekräfte
• Module komplett abgedichtet – Proofline

WPS Mini Zubehör

Zubehör für WPS Mini

Werkstück-Positionier-System

• Spannbolzen
• Reduzieraufnahme
• Adapationsring
• Rasterplatten
• Schutzabdeckung

WPS Max

Werkstück-Positionier-System Manuelles Nullpunkt-Spannsystem

zur Werkstück-Direktspannung

• Stark reduzierte Rüstzeiten für höchste Wirtschaftlichkeit
• Sichere Werkstückspannung mit maximalen Haltekräften für Schwerzerspanung bei höchster Wiederholgenauigkeit
• Optimale Zugänglichkeit für 5-Seitenbearbeitung
• 3 Spannschieber für maximalen Halt
• Kompatibel zum Nullpunkt-Spannsystem APS-140
• proofline® = abgedichtet - wartungsarm

WPS Max Index

Werkstück-Positionier-System Manuelles Nullpunkt-Spannsystem

zur Werkstück-Direktspannung ; Verdrehsicherung

• Stark reduzierte Rüstzeiten für höchste Wirtschaftlichkeit
• Sichere Werkstückspannung mit maximalen Haltekräften für Schwerzerspanung bei höchster Wiederholgenauigkeit
• Optimale Zugänglichkeit für 5-Seitenbearbeitung
• 3 Spannschieber für maximalen Halt
• Kompatibel zum Nullpunkt-Spannsystem APS-140
• proofline® = abgedichtet - wartungsarm

WPS-Z-Flex

Höhenverstellbares manuelles Nullpunkt-Spannsystem

Ideal für Werkstück-Direktspannung

Höchste Genauigkeit

• Zentrale Schnell-Betätigung
• Öffnen und Schließen mit nur 3.5 Umdrehungen
• Maximale Haltekräfte
• Module komplett abgedichtet – Proofline

WPS Max Zubehör

Zubehör für WPS Max

Werkstück-Positionier-System

• Spannbolzen, Tiefenanschlag
• Reduzieraufnahme, Abstimmscheiben
• Adapationsring, Modulflansch, ER-Spanntange
• Rasterplatten, Werkstückstabilistator
• Schutzabdeckung, Gleithammer
• Positionierset, Adapterset, Montageset

WPS XL

Werkstück-Positionier-System Manuelles Nullpunkt-Spannsystem

zur Werkstück-Direktspannung

• Stark reduzierte Rüstzeiten für höchste Wirtschaftlichkeit
• Sichere Werkstückspannung mit maximalen Haltekräften für Schwerzerspanung bei höchster Wiederholgenauigkeit
• Optimale Zugänglichkeit für 5-Seitenbearbeitung
• 3 Spannschieber für maximalen Halt; Haltekraft 100 kN*
• Kompatibel zum Nullpunkt-Spannsystem APS-140
• proofline® = abgedichtet - wartungsarm

WPS XL Zubehör

Zubehör für WPS XL

Werkstück-Positionier-System

• Spannbolzen
• Gleithammer
• Adapationsring
• Voreinweiser
• Schutzabdeckung für Rasterplatten
• Transportbolzen

ZeroACT

Koppelbares flexibles Nullpunkt-Spannmodul

Bis zu 3 Spannmodule in Reihe koppelbar mit zentraler Betätigung

Extrem flache Bauweise

• Manuelle Schnellbetätigung (270° Drehung)
• Höchste Wiederholgenauigkeit
• Maximale Einzugs- und Haltekräfte
• Module komplett abgedichtet – Proofline

ZeroAct Zubehör

Zubehör für ZeroAct

Manuelles Nullpunkt-Spannmodul

• Spannbolzen
• Koppelbolzen
• Spannscheibe / Spannpratze
• Abstandslehre
